FOCUS ON: E-LLUM SOLDERING

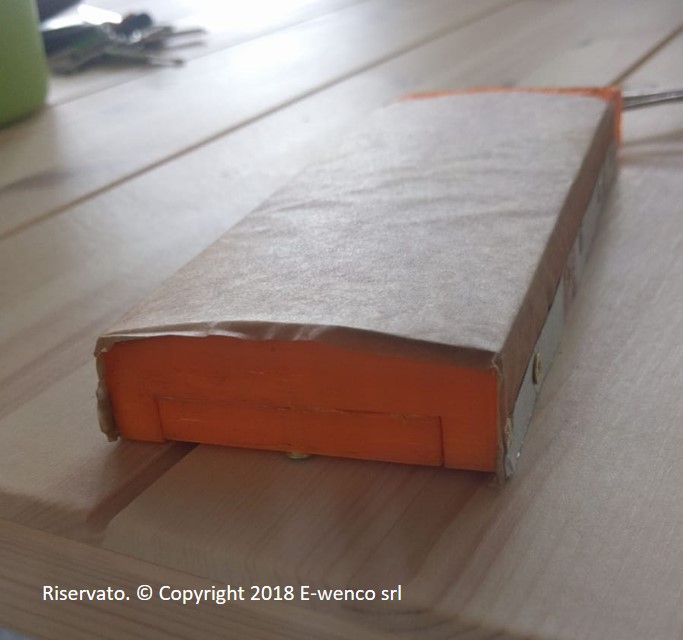

Qui di seguito riportiamo alcuni tratti di un proof of principle che è divenuto un prototipo che è stato successivamente oggetto di test presso un Cliente.

Lo studio di fattibilità riportava un costo della tecnologia concorrente pari a 70 euro. La tecnologia induttiva, tradizionale ed E-llum, porta seco i costi di una centralina elettronica stimati da 7 a 12 euro + iva/cad a seconda che sia in AC/DC, 200-500 Watt; a questi si aggiungono i costi dell’apparata saldante totalmente customizzato, realizzato in fast prototyping per 100-200 pezzi/anno.

Era abbastanza chiaro che la fattibilità economica rendeva il prodotto non conveniente.

Tuttavia, in fase di studio di fattibilità, abbiamo analizzato anche la complessità tecnica dell’intero apparato deputato alla saldatura di film polimerici. Si evidenziava la presenza di un braccio meccanico per la movimentazione del saldatore a resistenza elettrica necessario per allontanare il dispositivo durante il processo poiché, essendo perennemente caldo, rischiava altrimenti di danneggiare il prodotto. A questo si aggiungeva aria compressa per la pulizia delle resistenze elettriche.

Grazie al nostro dispositivo E-LLUM SOLDERING è stato possibile

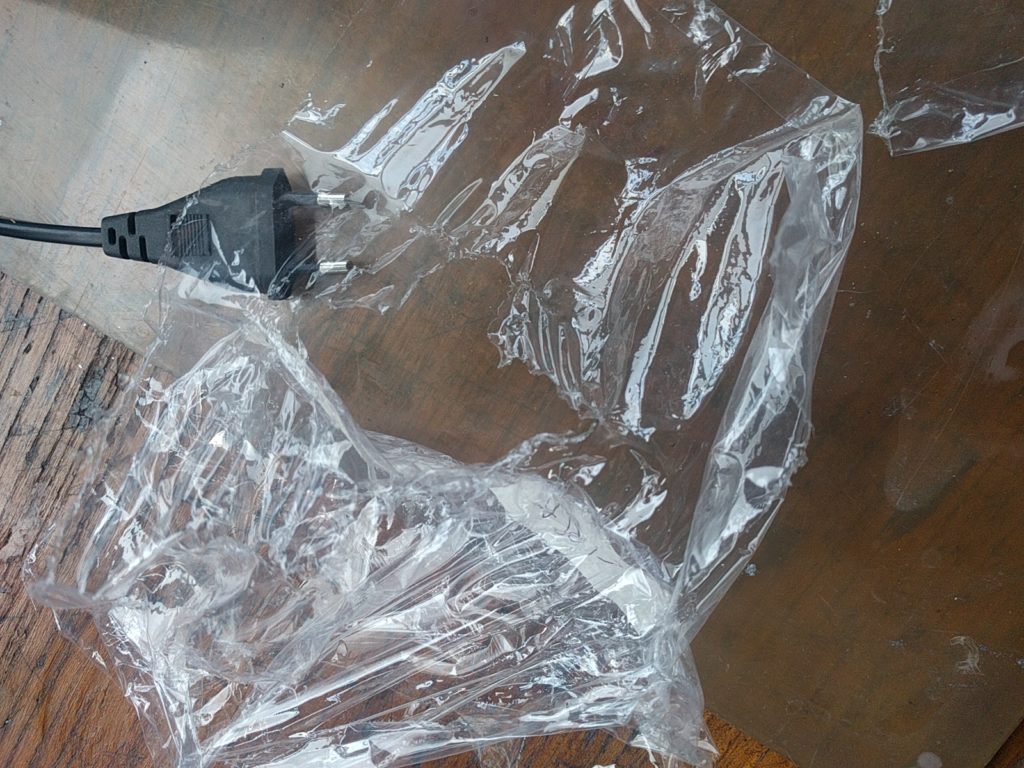

  • Saldare con precisione micrometrica in pochissimi secondi, esattamente 2200 msec (a 2300 msec il polimero si bucava)
  • Evitare lo sporcamento del device (il nostro dispositivo è totalmente piano ed antiaderente)
  • Evitare la movimentazione del nostro device poichè in grado di raffreddarsi in pochi secondi

COSTI E VANTAGGI TECNOLOGICI TABELLA DI CONFRONTO

TECNOLOGIA RESISTIVATECNOLOGIA
E-LLUM
Costo del device70 euro/cad
x 3 = 210 euro + iva
350 euro/cad
x 2 = 700 euro + iva
Costo del braccio di movimentazione1.100 euro + iva//
Costo dell’aria compressa500 euro + iva//
Riduzione tempi di saldatura ed aumento della capacità produttiva//+ 20%
TOTALE1.810 euro + iva700 euro + iva
+ 20% aumento performance

Si noti che per poter godere dei vantaggi della nuova tecnologia induttiva E-llum è stato necessario RIVEDERE L’INTERO MACCHINARIO. Una mera sostituzione della resistenza elettrica avrebbe portato ad una netta analisi dei costi “semplicistica” (210 euro + iva verso 700 euro + iva) e all’abbandono del progetto.
